LASEROVÉ OPRACOVÁNÍ PROFILŮ

Nová technologie nám umožňuje vypalovat také do hliníku a navíc ve 3D.

Nabízíme řezání profilů a trubek laserem ADIGE LT8 do délky 6500 mm a průřezu 220mm.

Program obsahuje možnost 2D i 3D řezání s automatickým podáváním. Pro různé materiály je možno zvolit optimální řešení, čímž je zajištěná více než dostatečná kvalita řezu. Rádi navzorkujeme potřebný díl a nabídneme optimální řešení pro spokojenost našich klientů.

Zkontaktujte nás a vytvoříme společný projekt.

Rozdíl mezi nabízenými variantami vypalování 2D a 3D

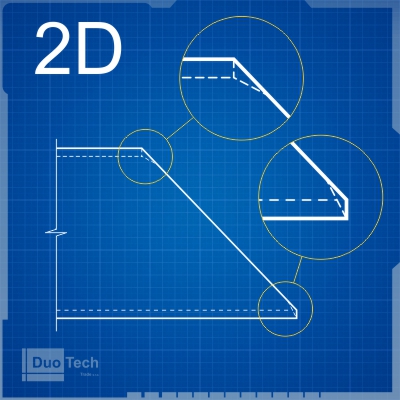

Blueprint 2D řezu profilu laserem

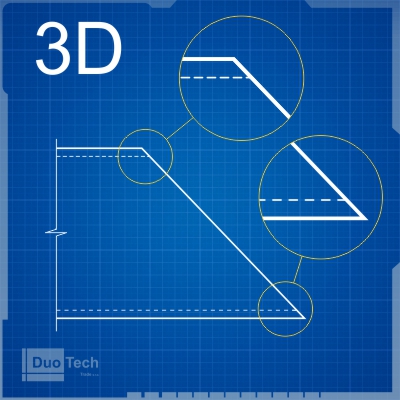

Zobrazení rozdílu mezi 2D a 3D řezáním profilu laserem

Blueprint 2D řezu profilu laserem

Proces pálení



Po spuštění videa zjistíte, jaké výhody nabízí proces pálení rozšířený ze standardního 2D do moderního 3D. Díky naklánění laserové hlavy jsme schopni nabídnout opracování profilů i s jiným než kolmým směrem paprsku laseru k materiálu. Materiál je lépe připraven k dalšímu obrábění. Využijte našich služeb a nastavte si nový standard obráběných dílů.

- video spolešnosti BLM Group

Průřezy profilů použitelných pro zpracování

Otevřené profily:

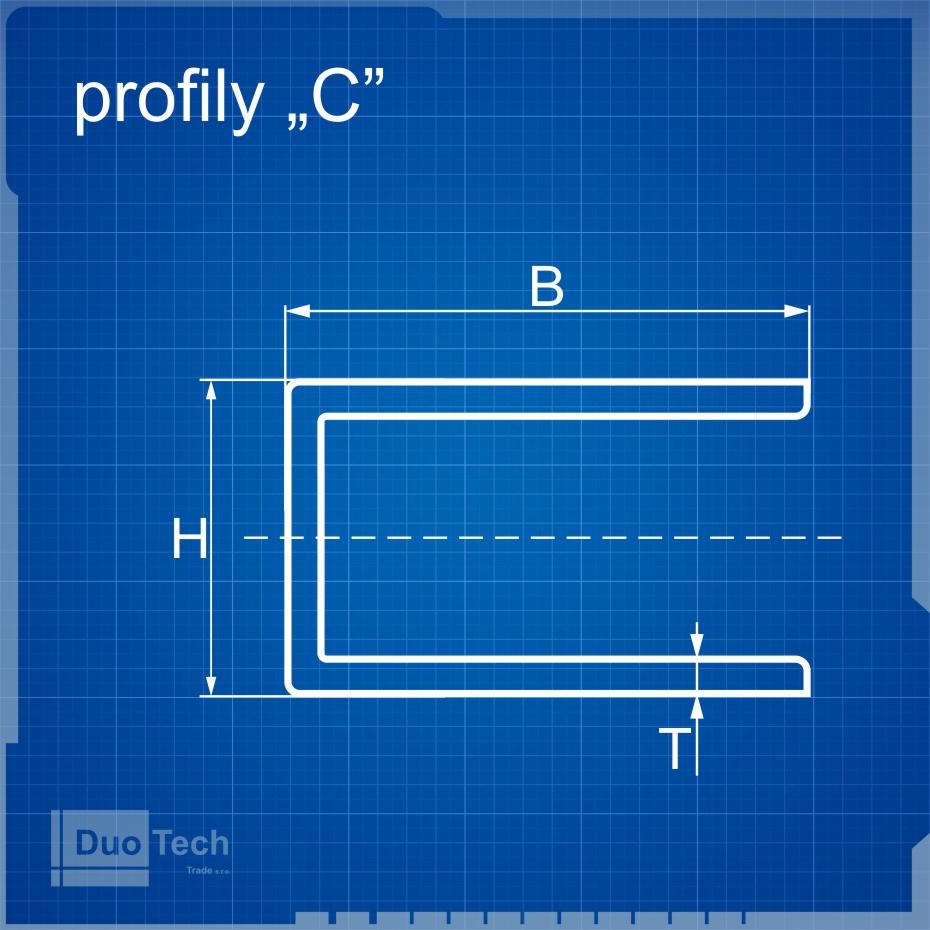

Blueprint profily C

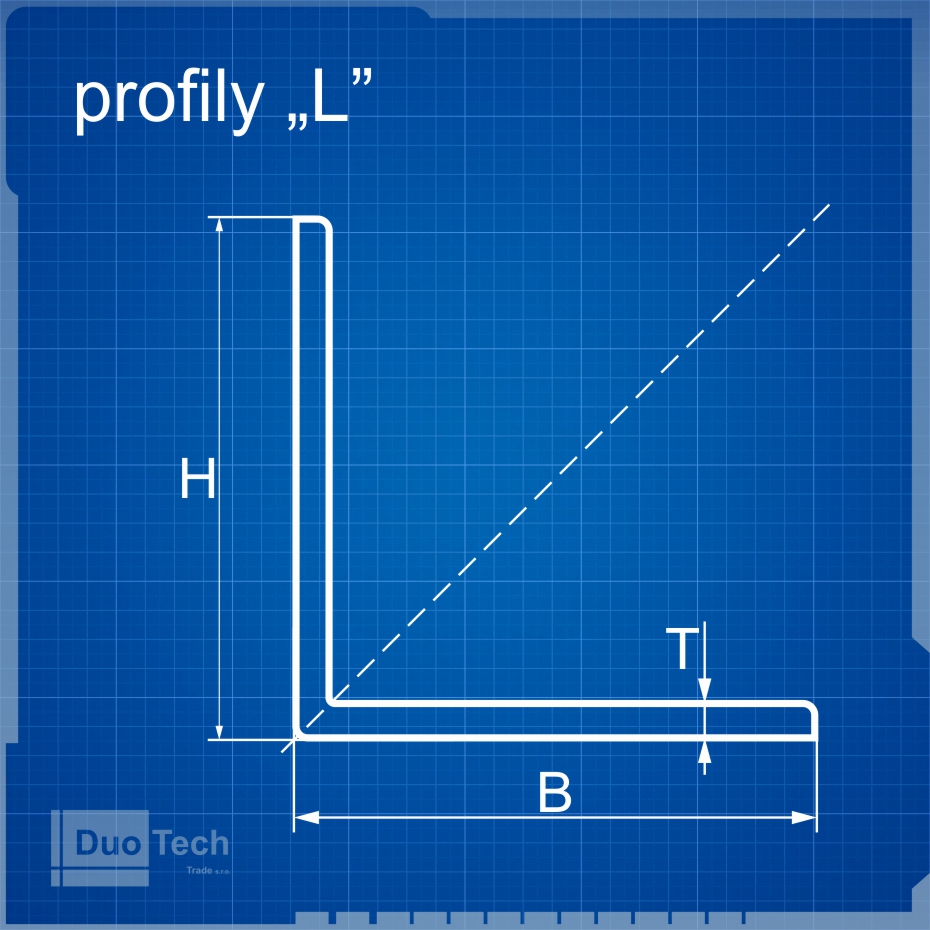

Blueprint profily L

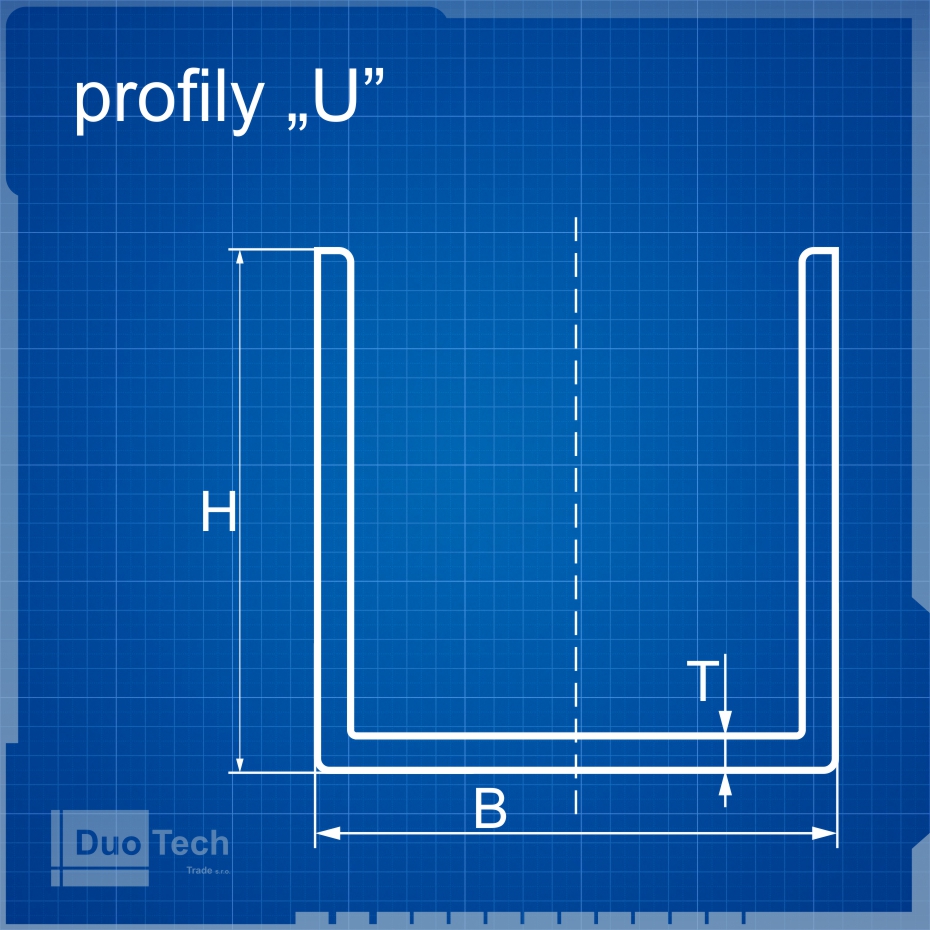

Blueprint profily U

Uzavřené profily:

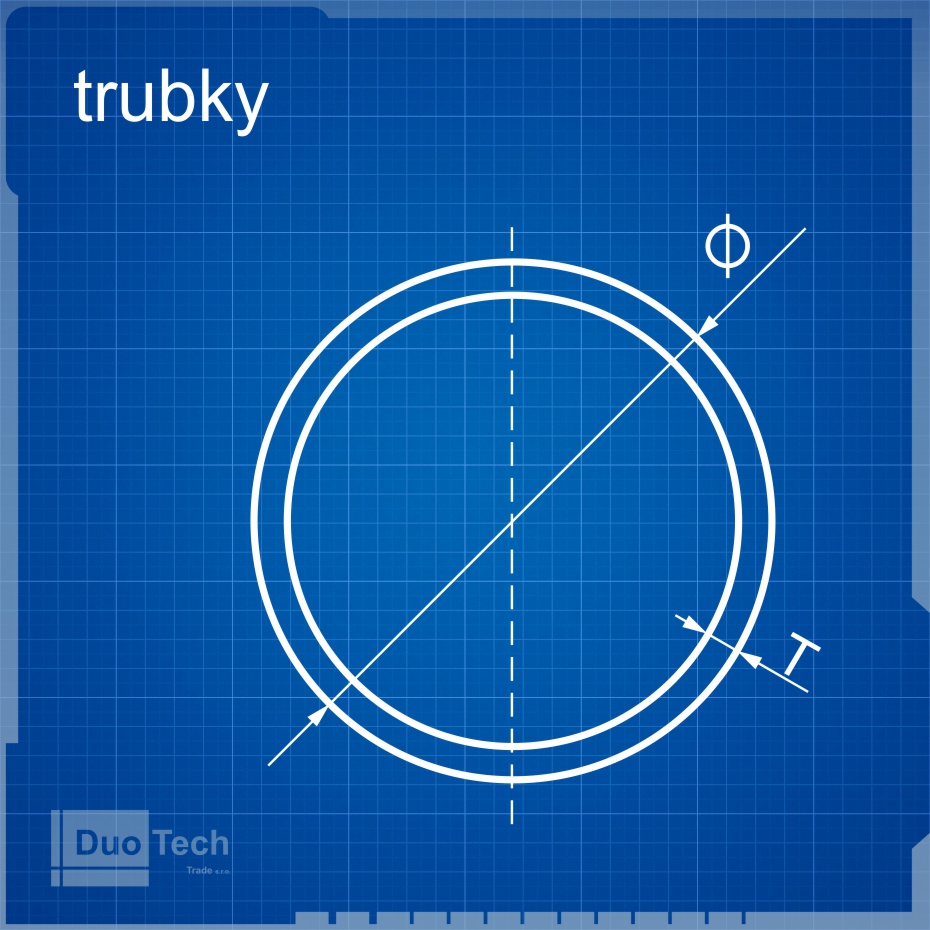

Blueprint trubky

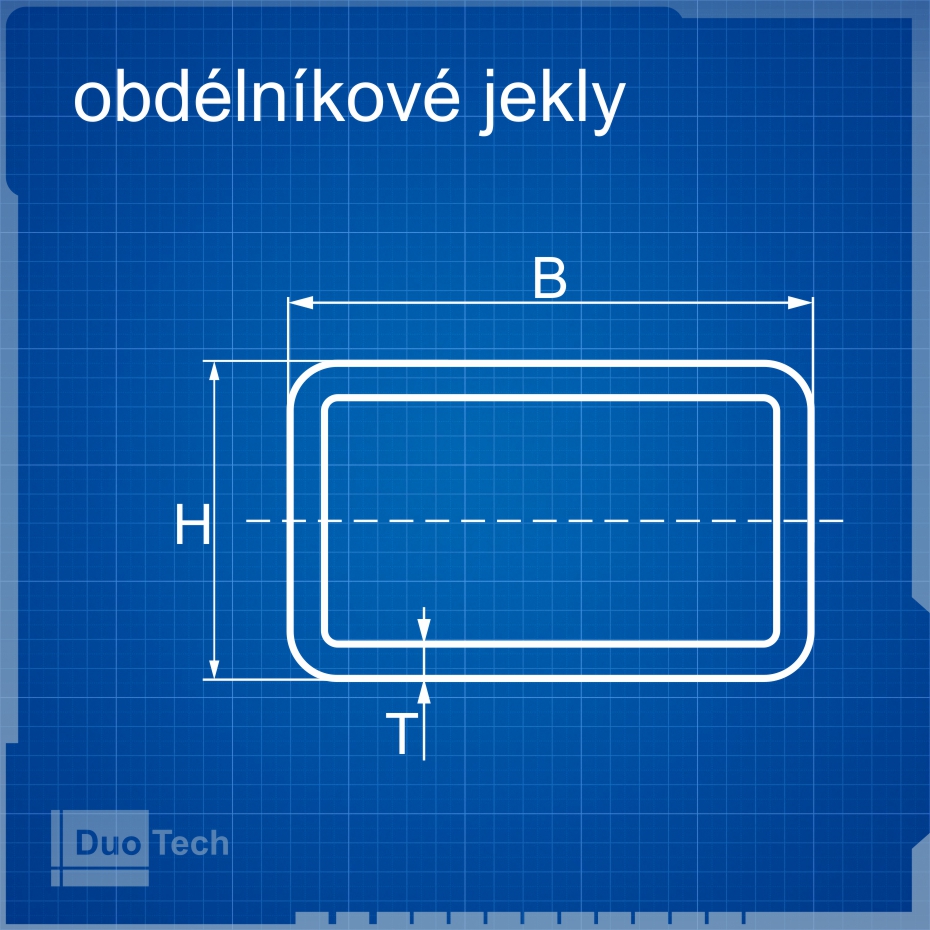

Blueprint obdélníkové jekly

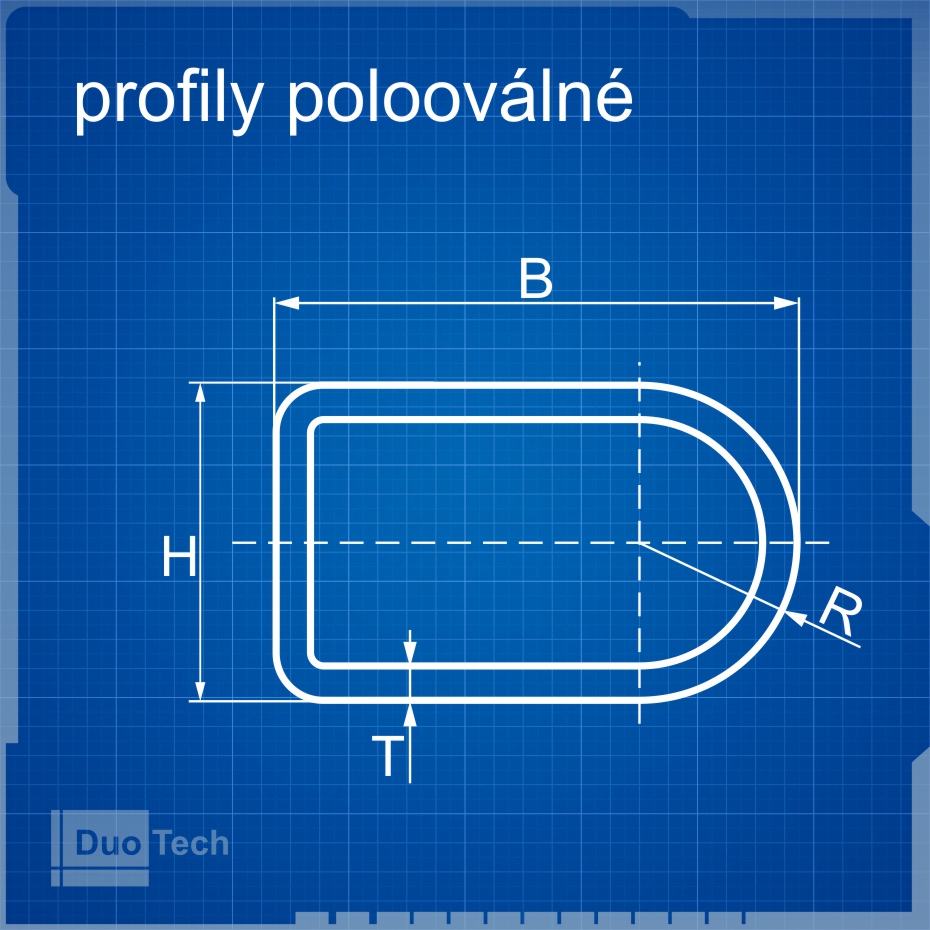

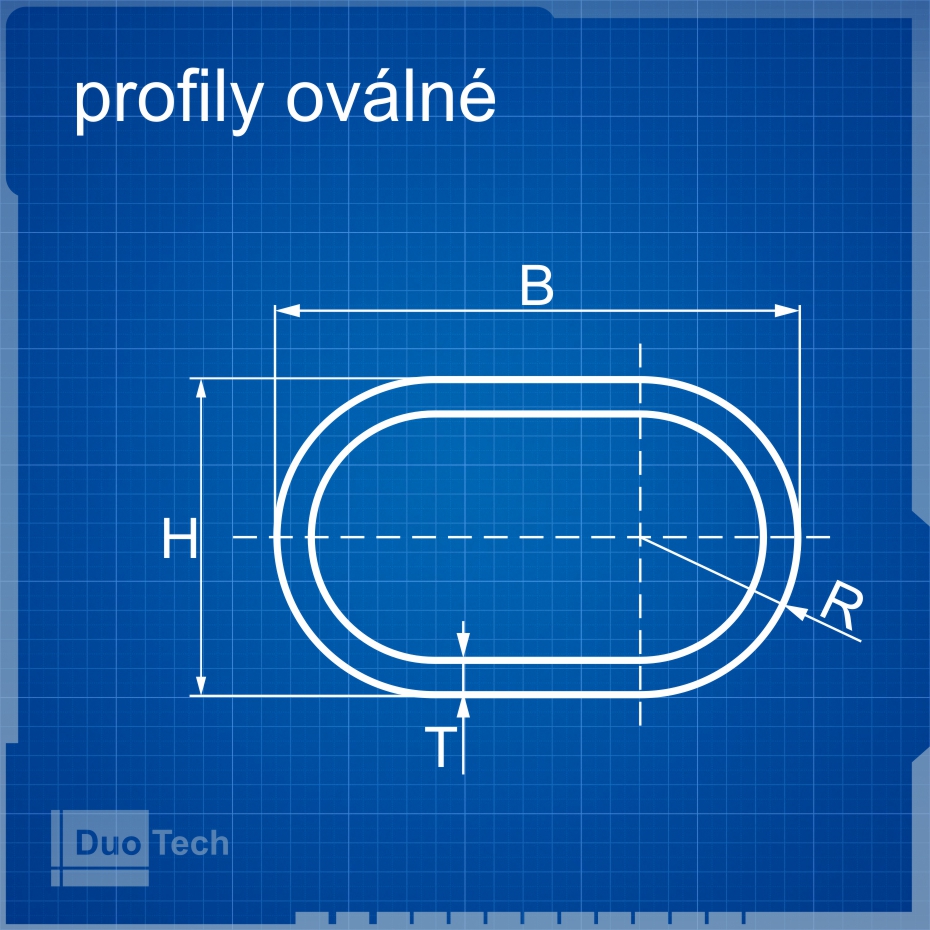

profily_ovalne_n

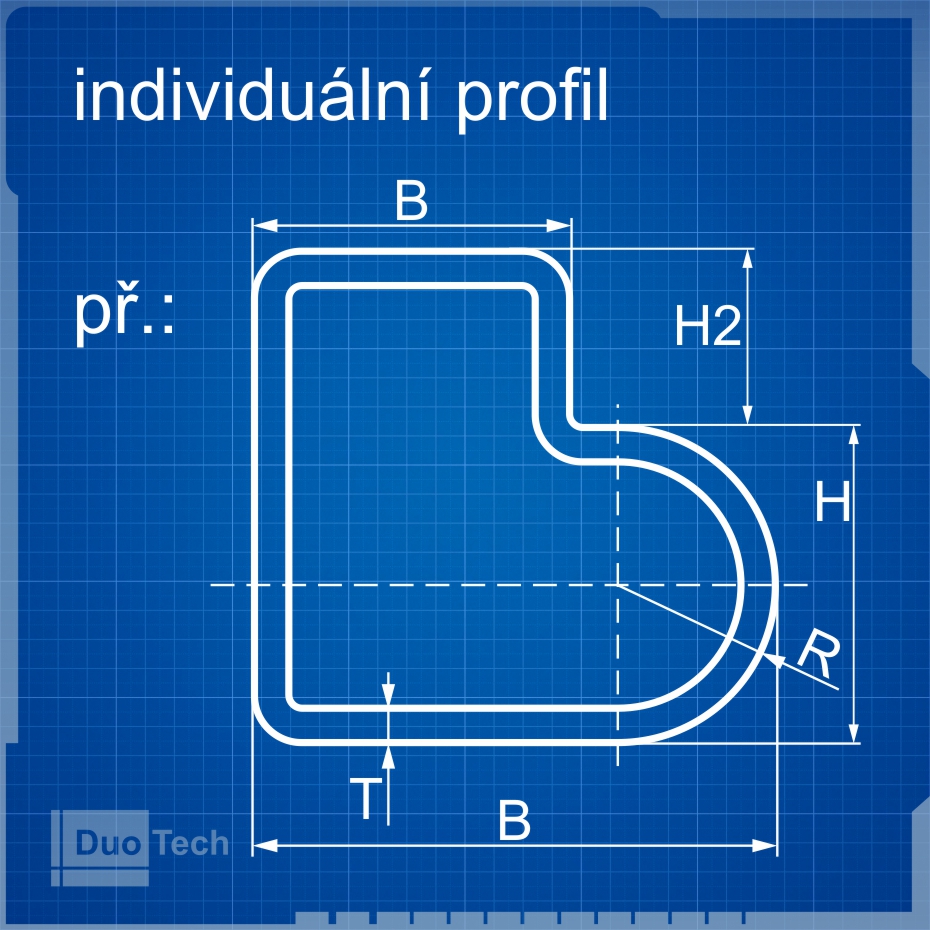

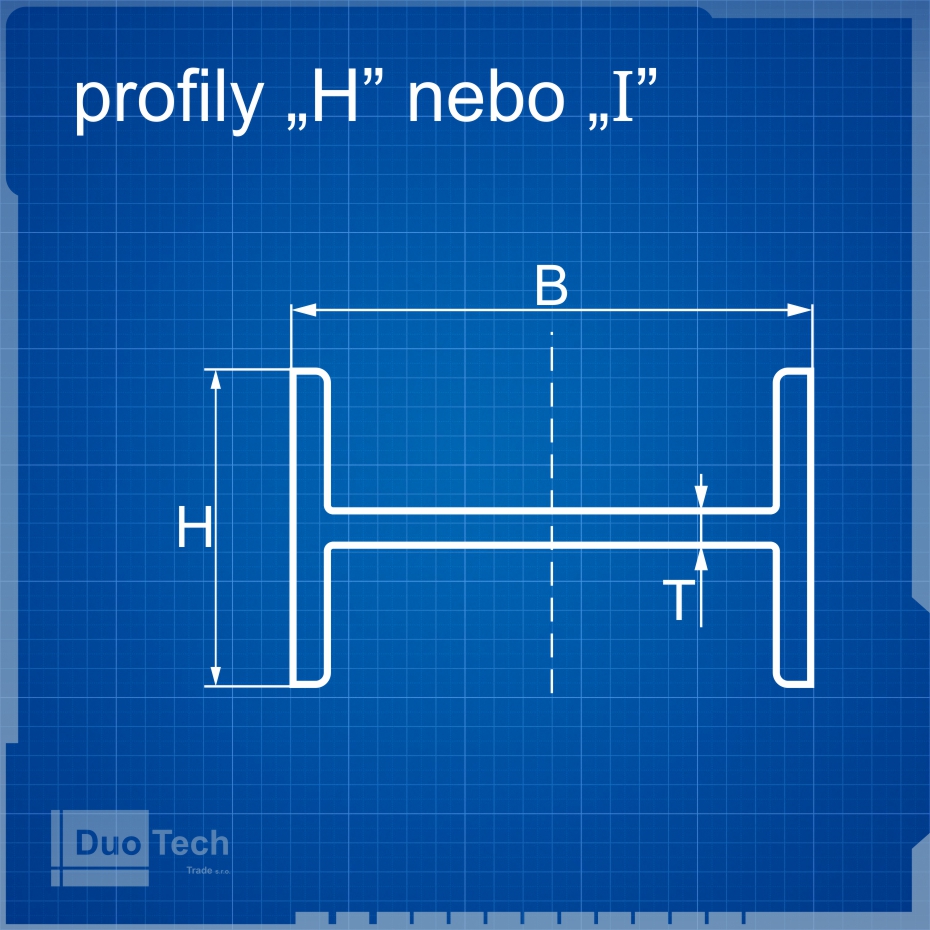

Individuální profily:

Jedná se o specificky zvolené průřezy, které je nutno řešit individuálně.

– Potřeba softwarového upgradu, případně i mechanického uchycení ve vřetenu.

Parametry profilů použitelných pro zpracování

Délka a hmotnost tyčí na vstupu
Maximální délka tyče na vstupu L = 6500 mm
Minimální délka tyče na vstupu pro automatické nakládání L = 3500 mm
Maximální hmotnost tyčí m = 35 kg/m tedy celková hmotnost tyče je 227,5 kg
Rozměry tyčí
Kulatý průřez (trubky) – od 12mm do 220 mm

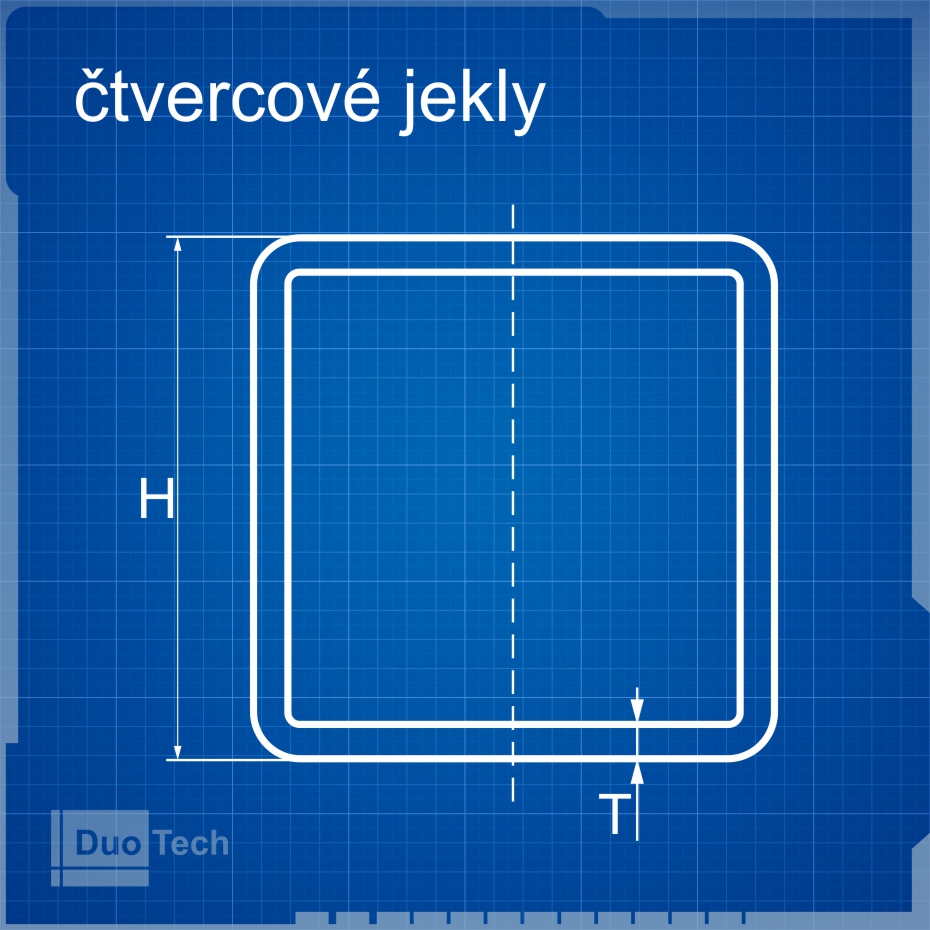

Strana čtvercového průřezu – od 12 do 200 mm
Obdélníkový (oválný) průřez
   o maximum opsané kružnice – 220 mm
   o minimální velikost strany – 20 mm
   o maximální velikost strany – 200 mm
   o maximální rozdíl mezi stranami – 180 mm
   o minimální rozdíl mezi stranami – 5 mm
Speciální profily – individuálně, maximum opsané kružnice je však 280 mm
Typ materiálu:
• uhlíková ocel
• nerezová ocel
• slitiny hliníku
• slitiny mědi
• jiné slitiny kovů – nutno řešit individuálně
Velikost dílu na výstupu
Maximální délka vyložení dílu v automatu L = 6400 mm
Maximální délka vyložení dílu s ručním vytažením dílu a bez zaříznutí na konci L = 6500 mm
Kompletní informace ke stažení v textovém souboru
